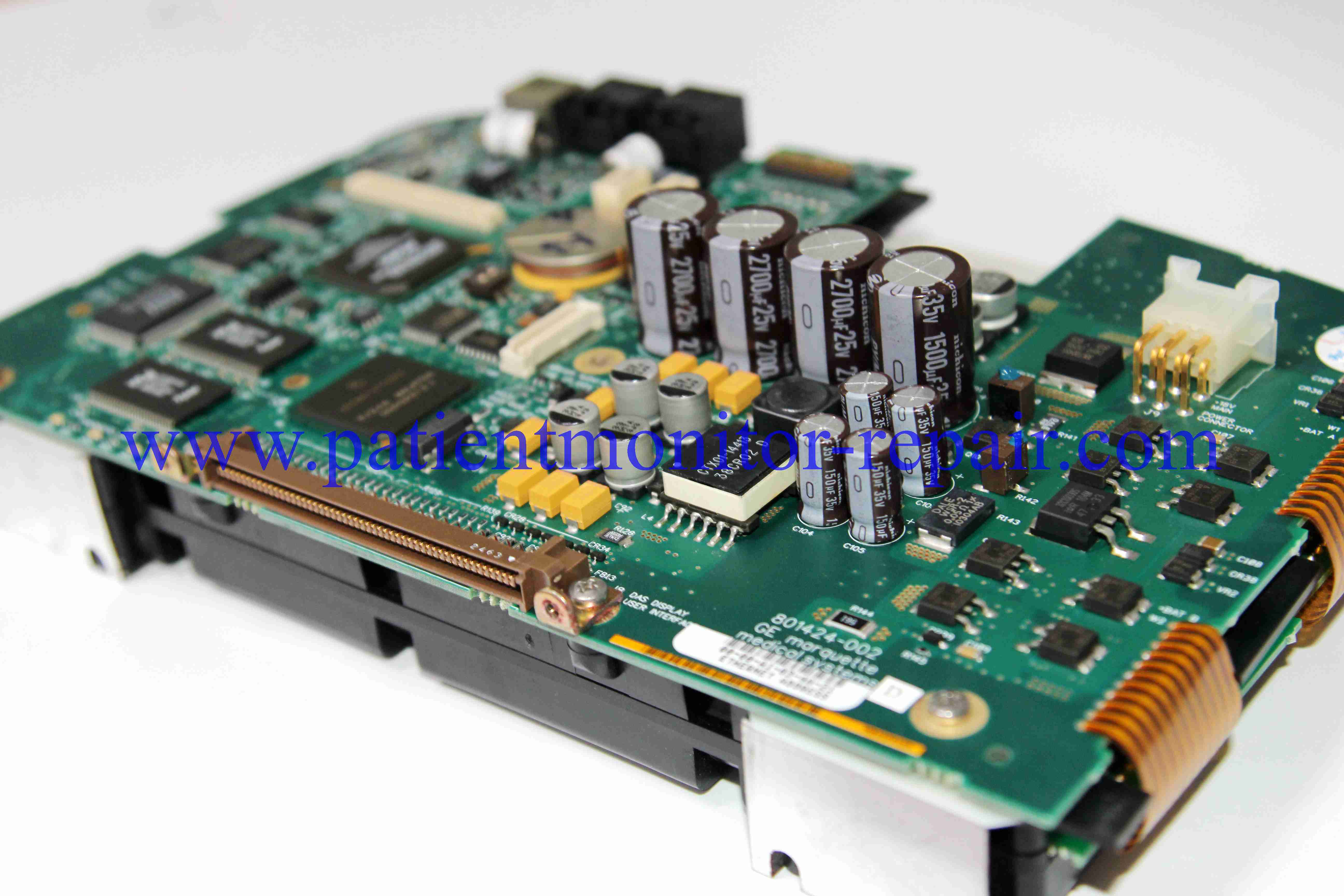

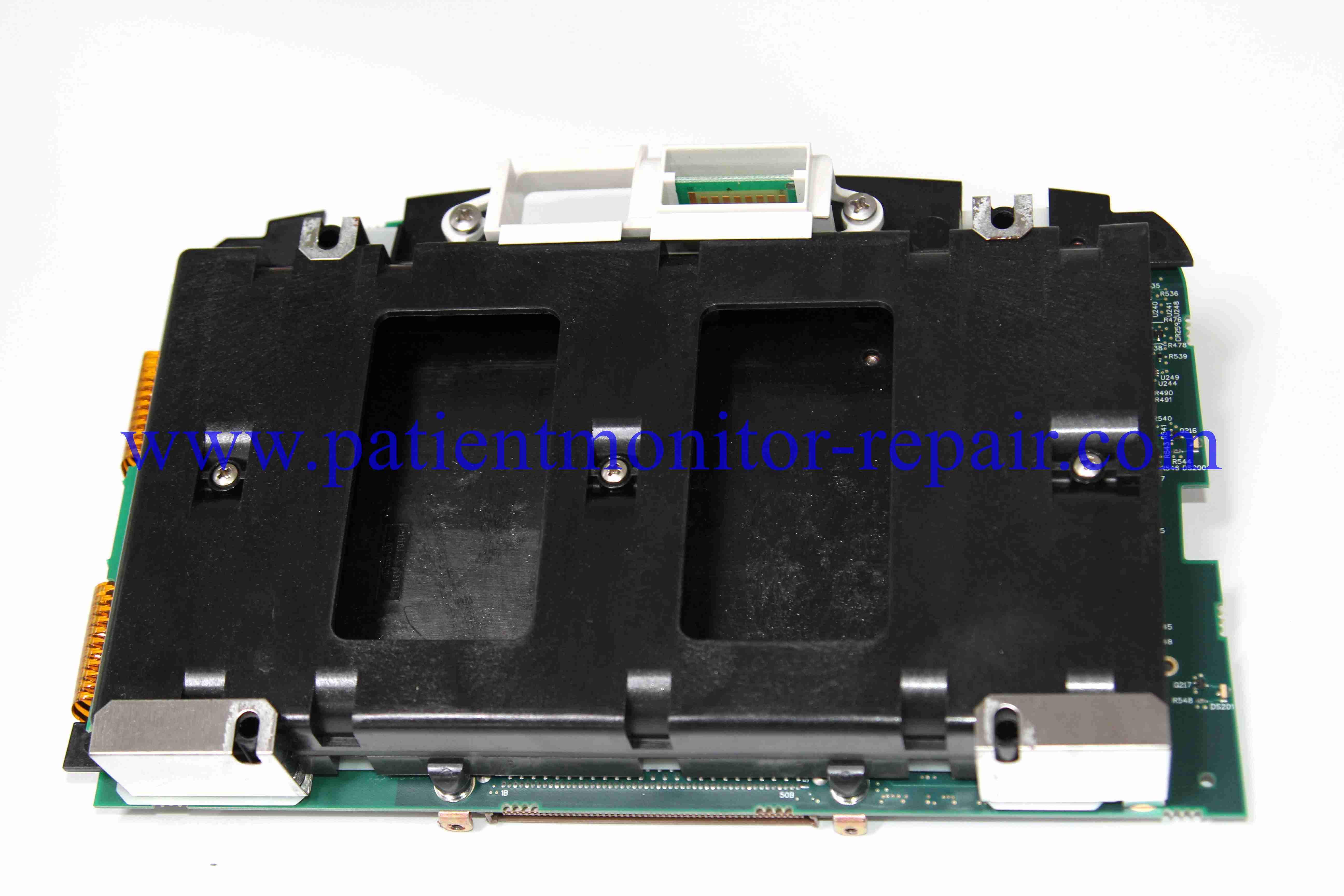

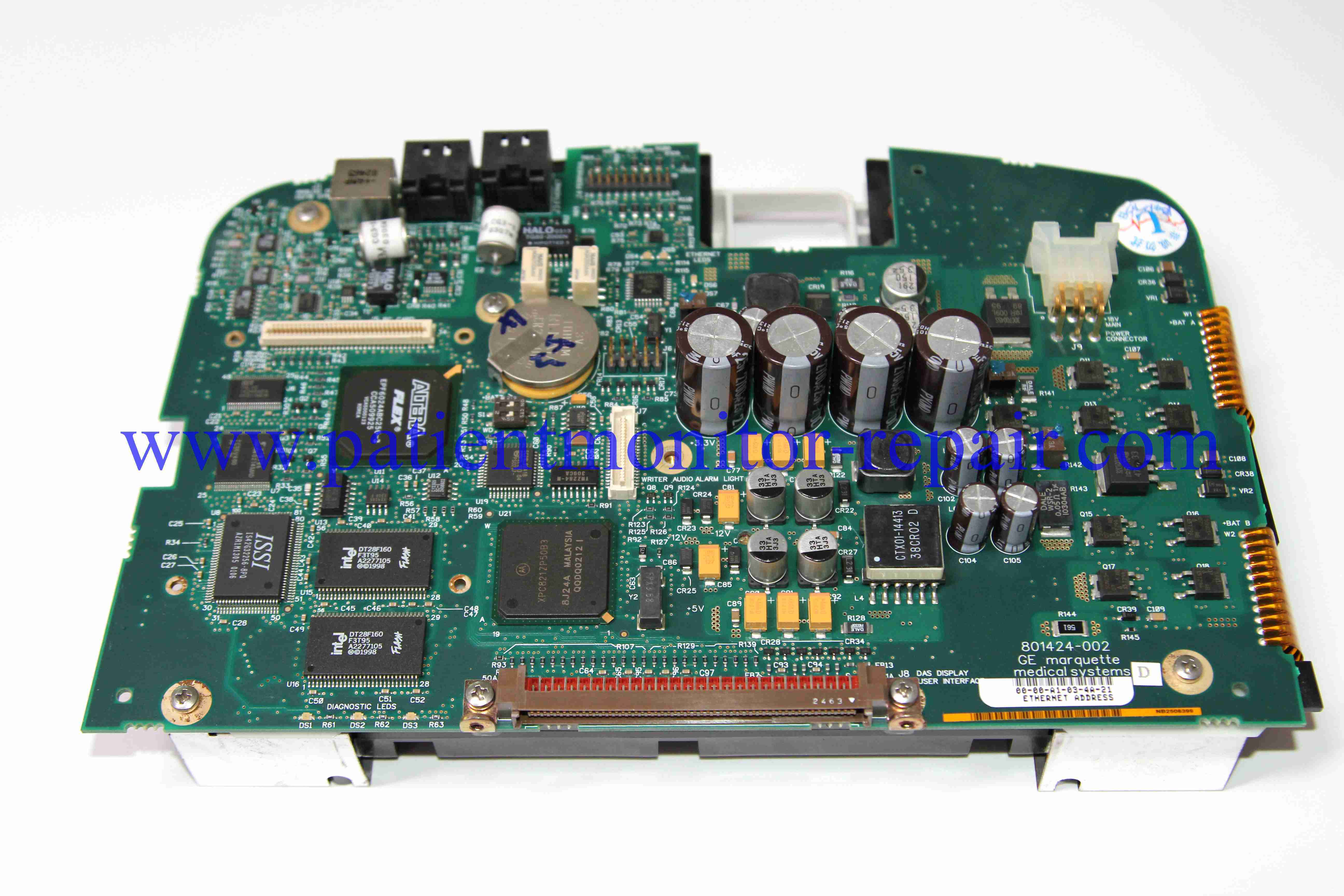

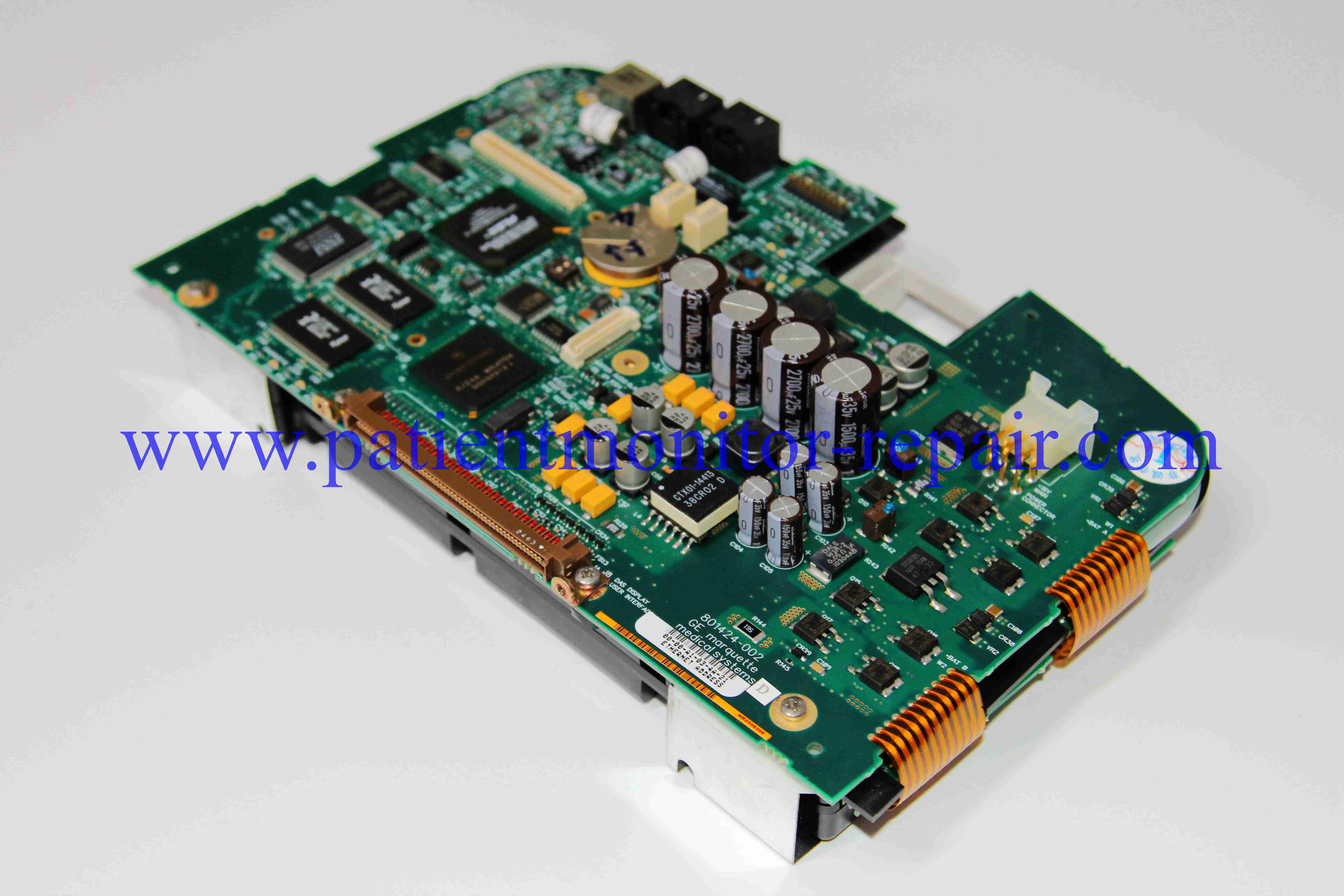

Placa-mãe GE DASH3000 4000 5000 Painel de monitoramento do paciente

Descrição de produto

Aqui está um guia passo a passo sobre como usar a placa-mãe do monitor de paciente GE DASH 3000/4000/5000, destinado atécnicos qualificados de equipamentos biomédicos (BMETs).

Aviso Importante: A placa-mãe é o componente interno principal. "Usá-la" refere-se a procedimentos de instalação, teste e solução de problemas portécnicos treinados. Este não é um guia para uso clínico por profissionais de saúde.

1. Pré-Instalação e Precauções de Segurança

• Verifique a Compatibilidade do Modelo: Confirme se a placa-mãe de substituição é explicitamente compatível com seu modelo DASH específico (3000, 4000 ou 5000) e sua configuração exata de hardware. Uma placa para um DASH 5000 pode não funcionar em um DASH 3000 e vice-versa.

• Desligue e Desconecte: Desligue completamente o monitor do paciente. Desconecte-o da alimentação CA e remova o monitor da montagem na parede ou do suporte. Remova o pacote principal de bateria.

• Proteção contra Descarga Eletrostática (ESD): Obrigatório. Sempre use uma pulseira antiestática devidamente aterrada e trabalhe em uma esteira segura para ESD. A placa-mãe contém chips e componentes BGA altamente sensíveis极易受损 por eletricidade estática.

• Prepare o Ambiente: Trabalhe em uma área limpa, bem iluminada e livre de estática para evitar contaminação ou danos físicos à placa.

• Reúna Ferramentas e Documentação: Tenha as ferramentas necessárias (por exemplo, chaves de fenda Torx, espátulas) e, criticamente, oManual de Serviço oficial da GE para seu modelo DASH específico. O processo de desmontagem é complexo e requer orientação precisa.

2. Remoção da Placa-Mãe Antiga

• Desmonte o Monitor: Siga as etapas exatas do manual de serviço para remover a carcaça externa, a moldura frontal e o conjunto da tela para ter acesso aos componentes internos. Este processo é intrincado e envolve várias etapas e cabos.

• Documente as Conexões: Antes de desconectar qualquer coisa,tire fotografias de alta resolução e crie diagramas de todos os cabos de fita, chicotes de fios e conectores conectados à placa-mãe existente. Observe a orientação de todos os cabos de fita. A conexão incorreta destes é uma das principais causas de falha.

• Desconecte os Cabos: Desconecte suavemente todos os cabos da placa-mãe antiga. Muitos conectores têm travas ou travas ZIF (Força de Inserção Zero) que devem ser cuidadosamente levantadas antes que o cabo possa ser removido.

• Desaparafuse e Remova: Desaparafuse a placa-mãe de seus espaçadores de montagem. Levante cuidadosamente a placa para cima e para fora do chassi, evitando qualquer contato com outros componentes.

3. Instalação da Nova Placa-Mãe

• Inspecione a Nova Placa: Inspecione visualmente a nova placa-mãe em busca de sinais de danos físicos, pinos dobrados ou conectores danificados durante o transporte.

• Posicione e Fixe: Alinhe a nova placa-mãe corretamente com os orifícios de montagem. Abaixe-a cuidadosamente no lugar e prenda-a com os parafusos corretos. Evite qualquer flexão da placa.

• Reconecte os Cabos: Usando sua pré-documentação (fotos/diagramas), reconecte metodicamentetodos os cabos e chicotes de fios em seus locais exatos na nova placa-mãe.

  • Certifique-se de que cada conector esteja firme e totalmente encaixado.

  • Crucialmente, lembre-se de reativar as travas ZIF nos conectores dos cabos de fita após a inserção. Um cabo de fita solto causará uma falha na tela ou na tela sensível ao toque.

• Reassemble o Monitor: Inverta cuidadosamente o processo de desmontagem para remontar o monitor. Certifique-se de que todos os componentes estejam alinhados corretamente e que todos os parafusos estejam apertados com o torque especificado.

4. Teste, Calibração e Configuração Pós-Instalação

• Ligue Inicialmente: Reinsira a bateria e conecte o monitor à alimentação CA. Ligue a unidade.

• Observe a Inicialização: O dispositivo executará um autoteste estendido. Observe quaisquer códigos de erro (por exemplo, erros de FPGA, DSP ou Memória) que indiquem uma instalação inadequada ou uma placa defeituosa.

• Entre no Modo de Serviço: Você precisará acessar oModo de Serviço oculto para concluir a instalação. Isso normalmente envolve uma sequência de teclas específica na inicialização (detalhada no manual de serviço).

• Calibre a Tela Sensível ao Toque: Uma etapa crítica. Use o utilitário de calibração no Modo de Serviço para calibrar com precisão a tela sensível ao toque. Uma tela sensível ao toque não calibrada será inutilizável.

• Verifique a Configuração do Hardware: A placa-mãe pode precisar ser configurada no Modo de Serviço para corresponder às opções de hardware específicas do monitor (por exemplo, módulos de parâmetros instalados).

• Realize Testes Funcionais Abrangentes: Teste cada parâmetro e função:

  • Tela e Toque: Verifique a clareza e a calibração.

  • ECG, SpO₂, NIBP: Use um simulador de paciente para verificar a qualidade da forma de onda e a precisão numérica.

  • Alarmes: Teste todas as funcionalidades de alarme.

  • Rede e Interfaces: Verifique a funcionalidade da porta Ethernet e serial, se aplicável.

• Limpar Logs de Erro: Use o Modo de Serviço para limpar quaisquer logs de erro históricos da placa-mãe anterior.

5. Documentação e Conformidade

• Registre o Serviço: Documente meticulosamente todo o procedimento no log do histórico de serviço do dispositivo. Inclua a data, o motivo da substituição, os números das peças da placa-mãe antiga e nova e os resultados de todos os testes e calibrações.

• Conformidade Regulatória: Este reparo deve ser realizado de acordo com as especificações da GE e os regulamentos relevantes para dispositivos médicos (por exemplo, FDA, CFDA) para manter a conformidade e a segurança do dispositivo para uso clínico.

Aviso Final: Este é um procedimento complexo apenas para pessoal altamente qualificado. Os monitores DASH têm um design integrado. A instalação incorreta pode danificar permanentemente a nova placa-mãe ou outros componentes, levando a reparos caros e tornando o dispositivo de suporte à vida inseguro para uso do paciente.
