Descrição de produto

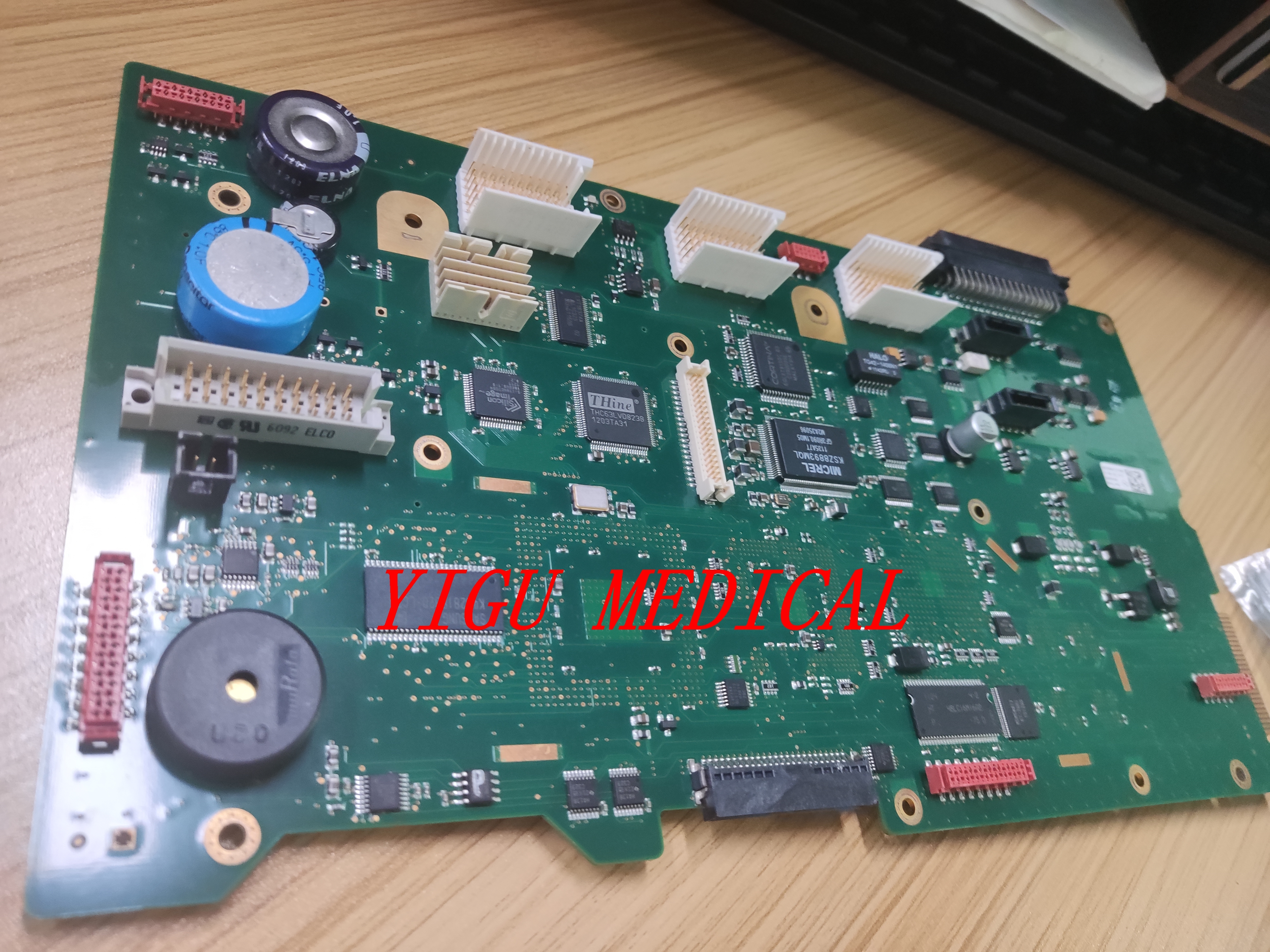

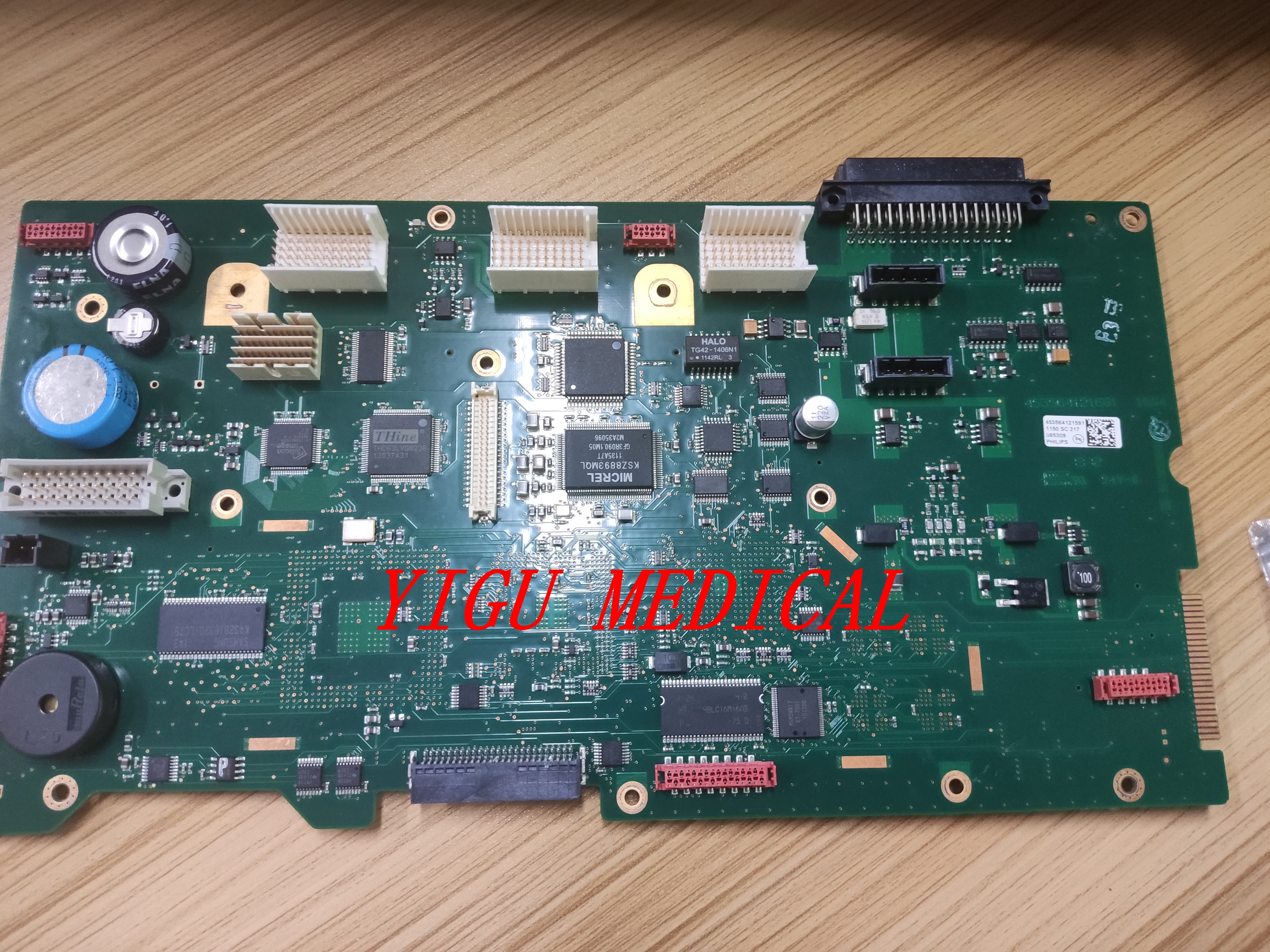

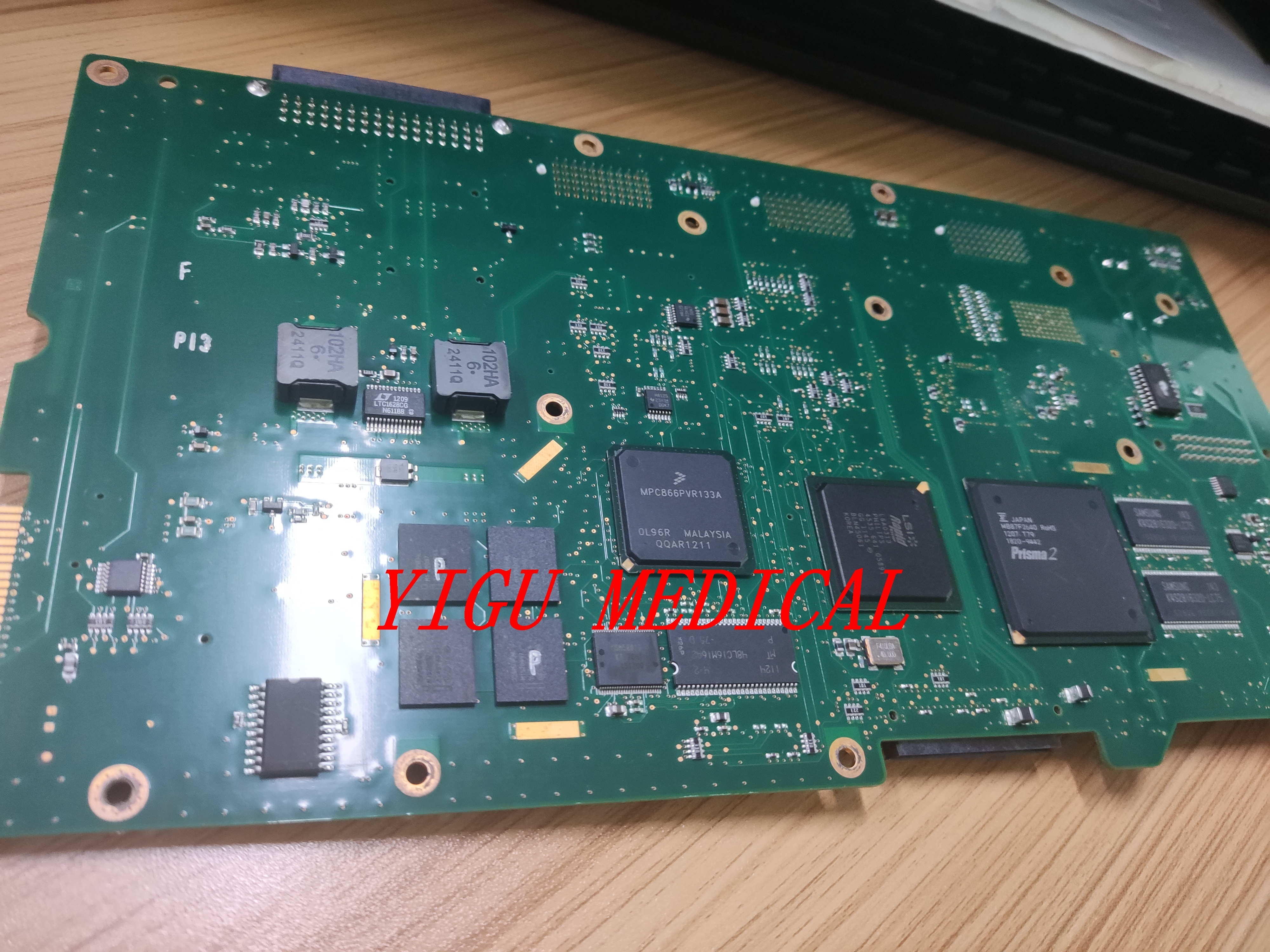

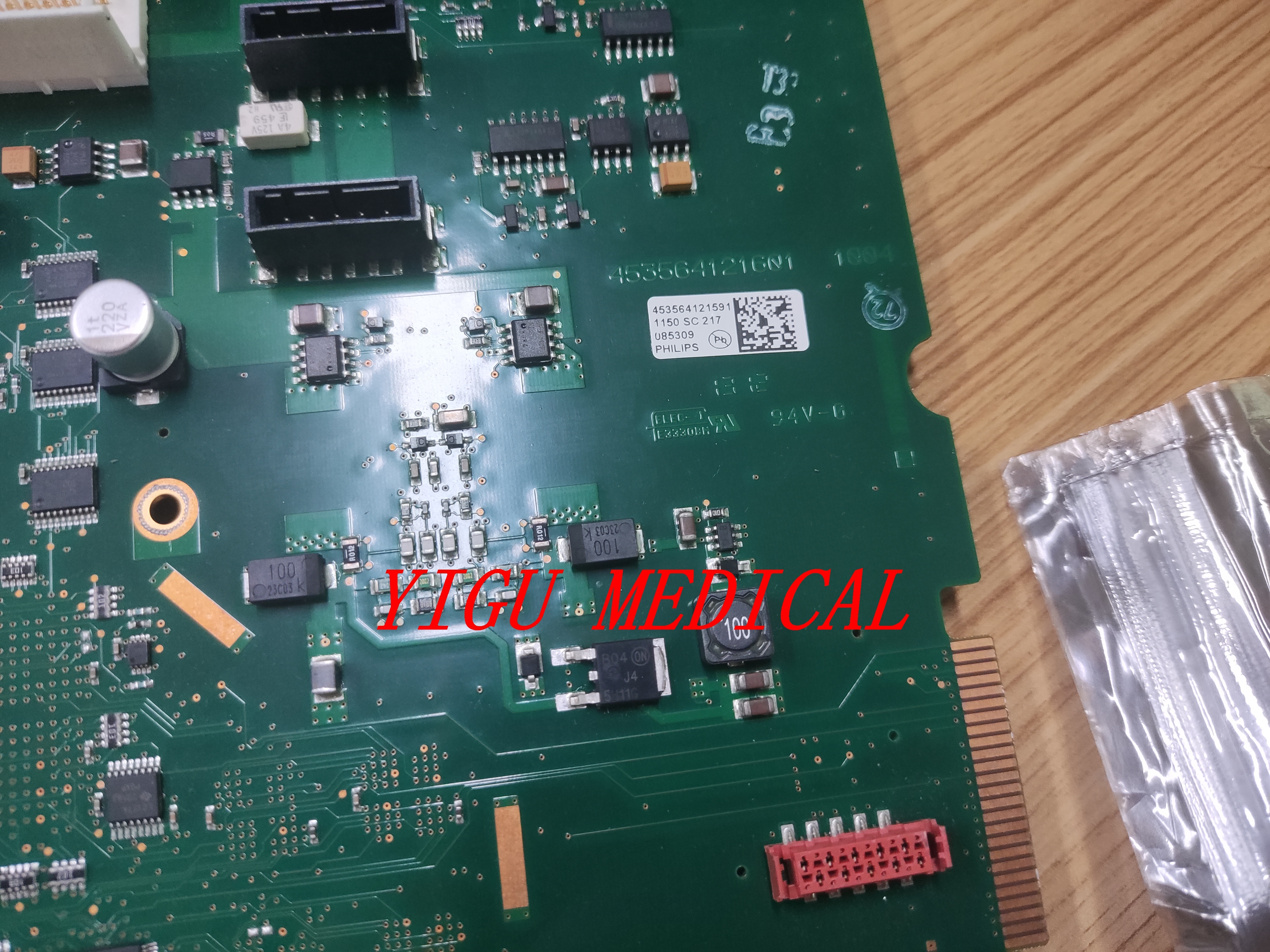

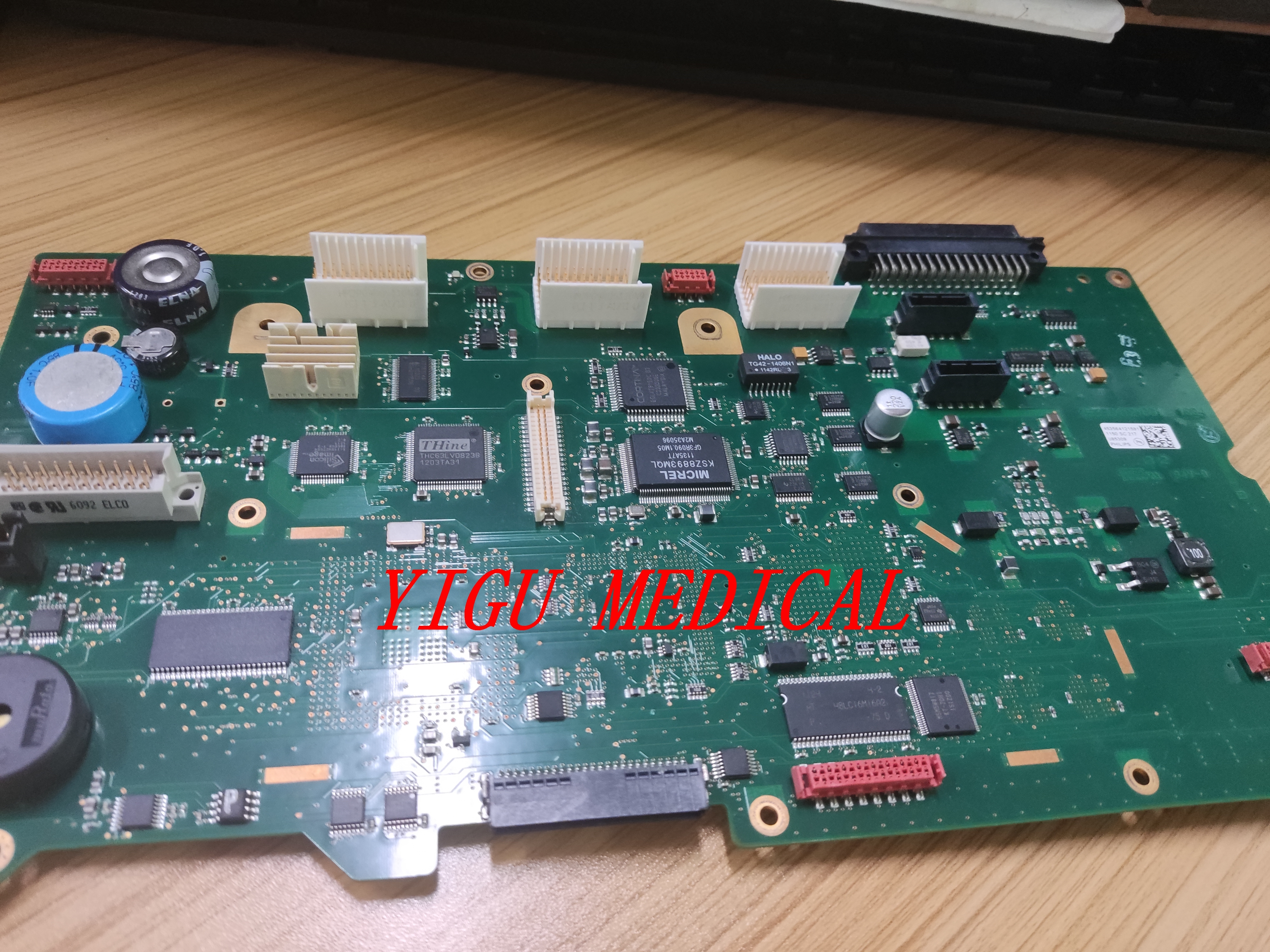

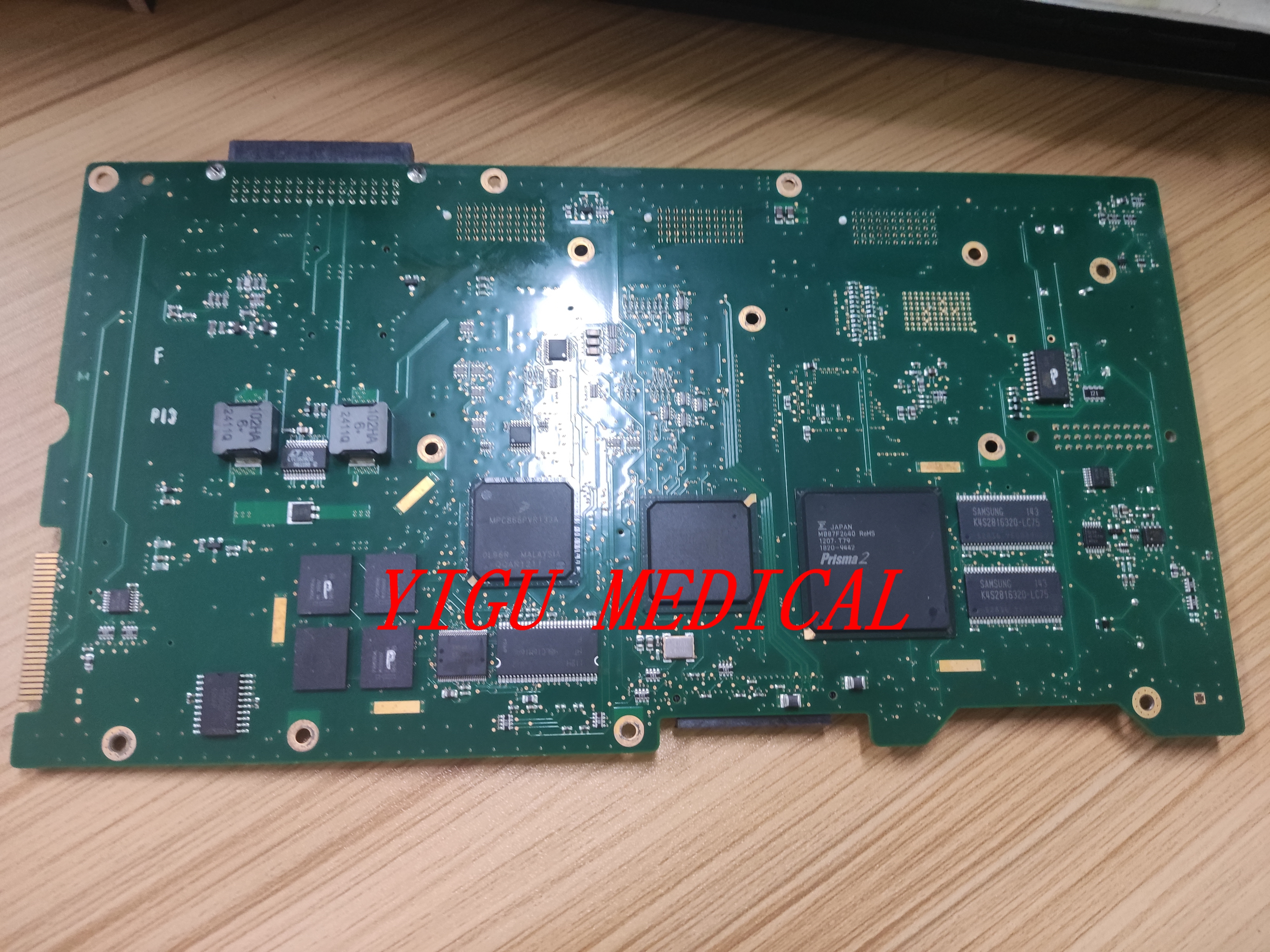

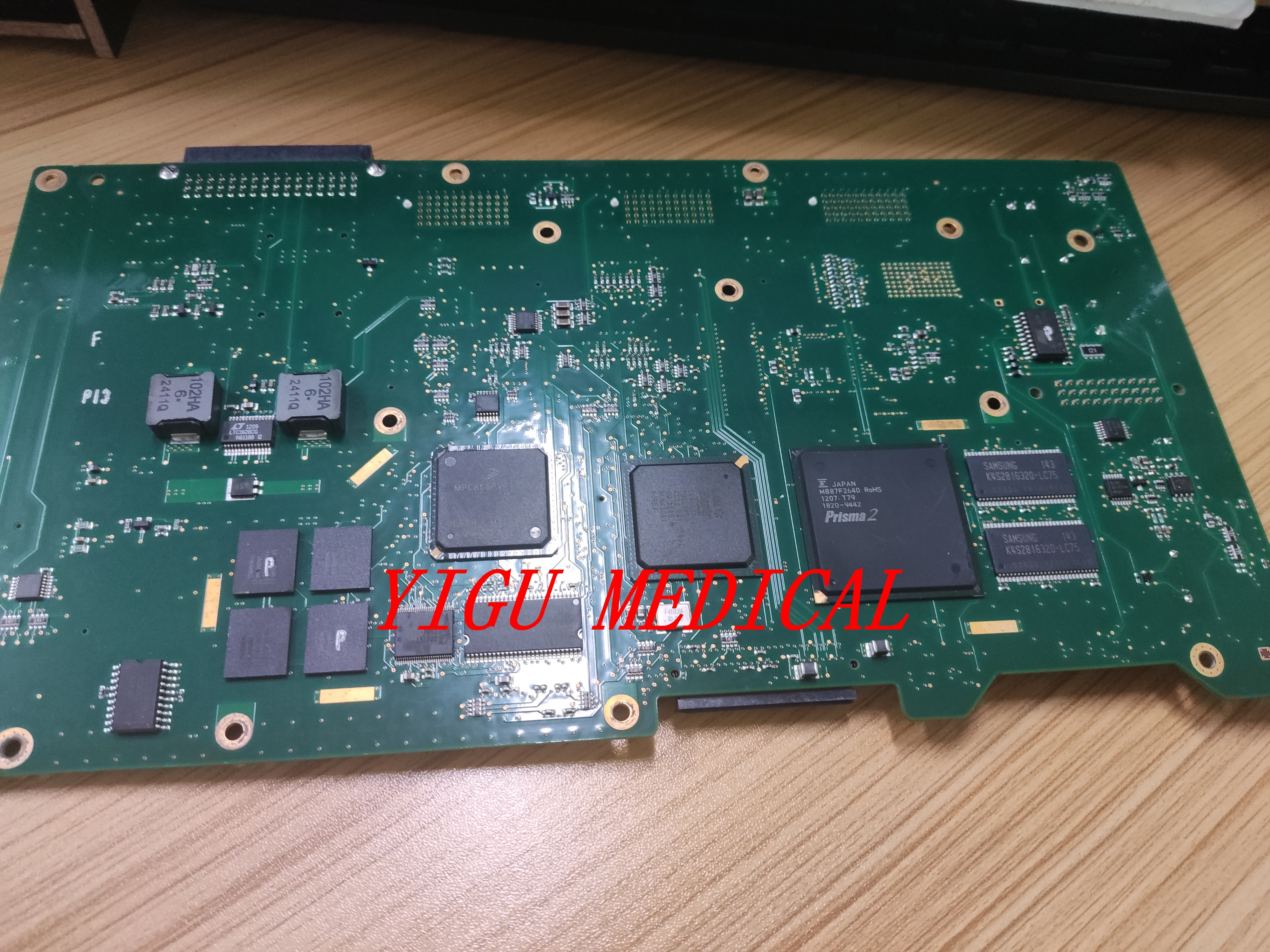

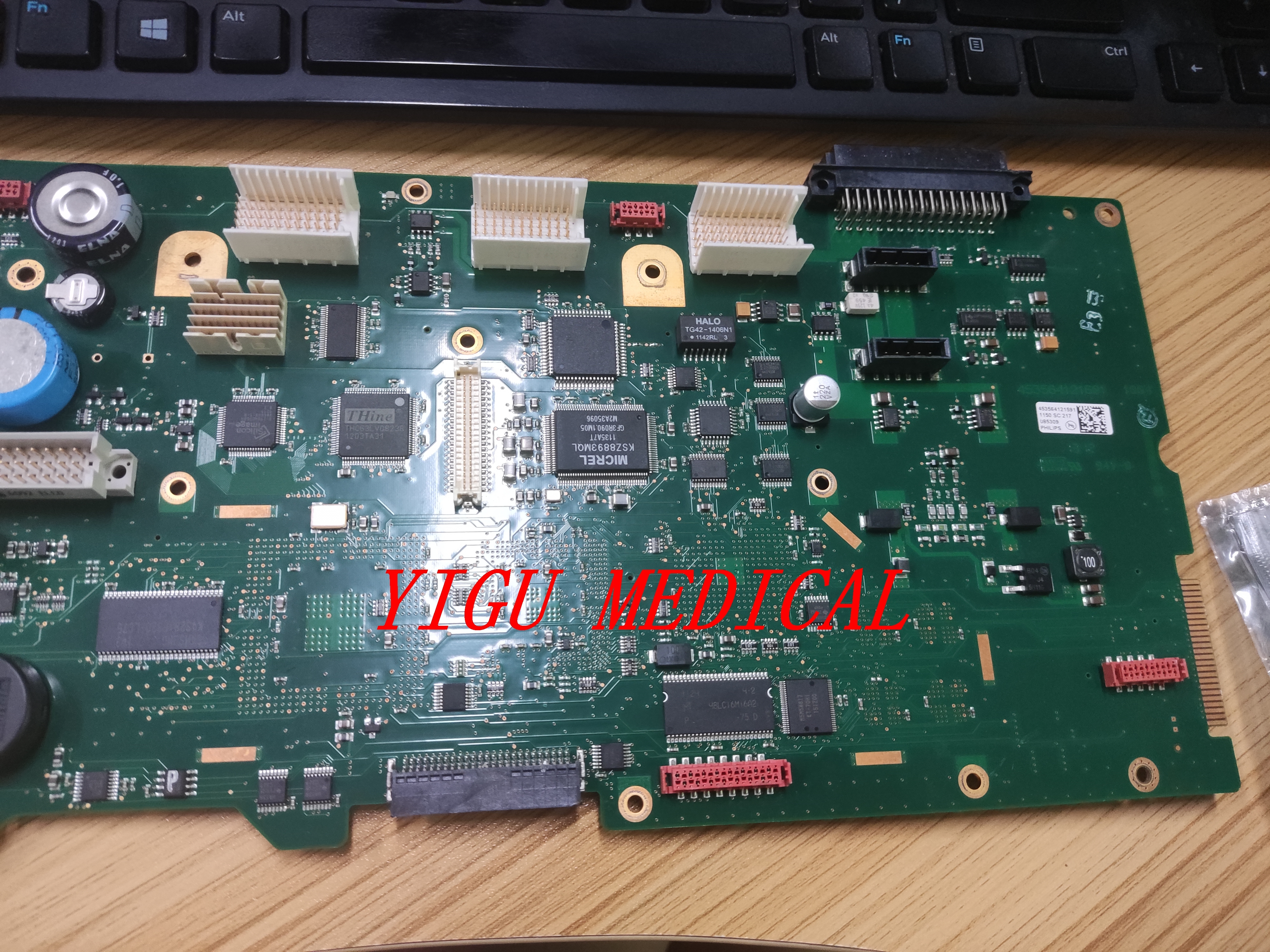

Placa principal do monitor de paciente PH MX700 MX750 PN 453564121591 para placa-mãe do monitor
A placa principal (ou placa de sistema) dentro de um monitor de paciente da **Série MX** (englobando modelos como **MX400, MX500, MX600, MX700 e MX800**) é o núcleo fundamental desta plataforma de monitoramento de paciente altamente integrada. Ao contrário dos monitores tradicionais, onde cada parâmetro é um "módulo" separado, a série MX é conhecida por seu **design tudo-em-um, de placa única**, onde a grande maioria das funções de medição é integrada diretamente na placa principal do sistema.
Essa filosofia de design torna a placa principal MX um componente excepcionalmente complexo e crítico, atuando como o centro computacional central, processador de sinais e nexo de comunicação para todo o dispositivo.
Funções-chave e filosofia arquitetônica
A placa principal da série MX é definida por seu alto nível de integração. Suas principais funções incluem:
1. **Processamento de parâmetros integrado:**
* Esta é a característica definidora. Em vez de usar módulos separados e intercambiáveis para cada parâmetro, a placa principal MX incorpora os circuitos de processamento principais para medições importantes diretamente na placa. Isso normalmente inclui:
* **ECG:** A extremidade frontal analógica e a digitalização para eletrocardiograma.
* **SpO₂:** A placa de processamento para oximetria de pulso é frequentemente integrada ou conectada diretamente.
* **PNI (Pressão Arterial Não Invasiva):** Os circuitos de controle e cálculo para a bomba e o sensor de pressão.
* **Temp (Temperatura):** O condicionamento de sinal para sondas de temperatura.
* **PIA (Pressão Arterial Invasiva)** e outros parâmetros avançados (como EtCO₂) podem ser adicionados por meio de uma **Placa de Extensão de Parâmetros** dedicada que se conecta diretamente à placa principal, mas o processamento principal ainda é centralizado.
2. **Computação e controle centralizados:**
* A placa principal abriga a **CPU**, o **chipset** e a **memória** principais. Ele executa o sistema operacional do monitor (um sistema operacional embarcado especializado) e o pacote de software IntelliVue.
* Ele realiza a tarefa complexa de sincronizar todos os fluxos de dados, executar algoritmos de alarme e renderizar a interface do usuário.
3. **Gerenciamento de exibição e interface do usuário:**
* Ele gera o sinal de vídeo para a tela de alta resolução.
* Ele se conecta à tela sensível ao toque e aos controles do painel frontal (botões, botões rotativos), traduzindo a entrada do usuário em comandos para o sistema.
4. **Armazenamento de dados e comunicação de rede:**
* A placa principal contém o armazenamento (por exemplo, um SSD ou memória Flash embutida) para:
* Dados de tendências
* Gravação de forma de onda de divulgação completa
* Registros de alarme
* Software e configuração do sistema
* Ele possui hardware de rede robusto (controlador Ethernet) para se conectar perfeitamente ao ** IntelliVue Information Center (IIC)** e à rede hospitalar, permitindo o monitoramento da estação central e a exportação de dados.
5. **Gerenciamento de energia:**
* Ele distribui e regula a energia da Unidade de Fonte de Alimentação (PSU) interna e gerencia o sistema de bateria de backup, garantindo a operação ininterrupta durante as transições de energia.
Componentes comuns na placa principal da série MX
* **Processador principal (CPU):** Um microprocessador poderoso de nível industrial para lidar com o processamento simultâneo de múltiplas formas de onda de alta fidelidade e dados numéricos.
* **Chipset (Northbridge/Southbridge ou SOC):** Gerencia o fluxo de dados entre a CPU, a memória e os barramentos periféricos.
* **Memória:**
* **RAM DDR:** Para executar o sistema operacional e os aplicativos.
* **Armazenamento não volátil:** Um chip SSD ou eMMC integrado para o sistema operacional, software e armazenamento de dados do paciente. Este é um ponto comum de falha à medida que envelhece.
* Processamento e cálculo do pletismógrafo SpO₂.
* Algoritmos de medição de PNI.
* **Circuitos de regulação de energia:** Vários conversores DC-DC e reguladores de tensão para fornecer energia limpa e estável para todas as seções da placa.
* **Interfaces de comunicação:** Controladores para Ethernet, USB e portas seriais.
* **Conectores para periféricos:** Portas para a Placa de Extensão de Parâmetros, painel de exibição, conectores de cabo do paciente e portas externas.
Problemas comuns e pontos de falha
* **Falha de armazenamento (mais comum):** O armazenamento integrado (SSD/eMMC) tem uma vida útil de leitura/gravação finita. A corrupção ou falha leva a falhas de inicialização, geralmente indicadas por mensagens de erro como **"Sem sistema", "Erro de inicialização"** ou o monitor congelando na tela do logotipo da .
Notas críticas de serviço e reparo
* **Alto nível de integração:** O design integrado significa que você não pode simplesmente substituir um "módulo ECG" com falha. Uma falha em uma função integrada geralmente exige a substituição de toda a placa principal.
* **Serviço autorizado necessário:** A placa principal da série MX é um componente altamente proprietário e complexo. **Reparos e substituições devem ser realizados por engenheiros de serviço autorizados pela .**
* **Calibração e software:** A instalação de uma nova placa principal não é uma troca simples. Ele requer software de serviço especializado para:
* Carregar o software e a configuração corretos do dispositivo.
* **Realizar calibrações críticas de segurança e desempenho** para todos os parâmetros integrados (ECG, PNI, etc.).
* Sem esta calibração, o monitor não atenderá aos seus padrões de precisão e segurança especificados.
