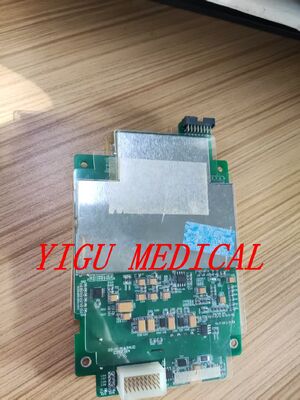

Original durável fácil de usar Comen C30 monitor do paciente placa-mãe placa-mãe em boas condições

Descrição de produto

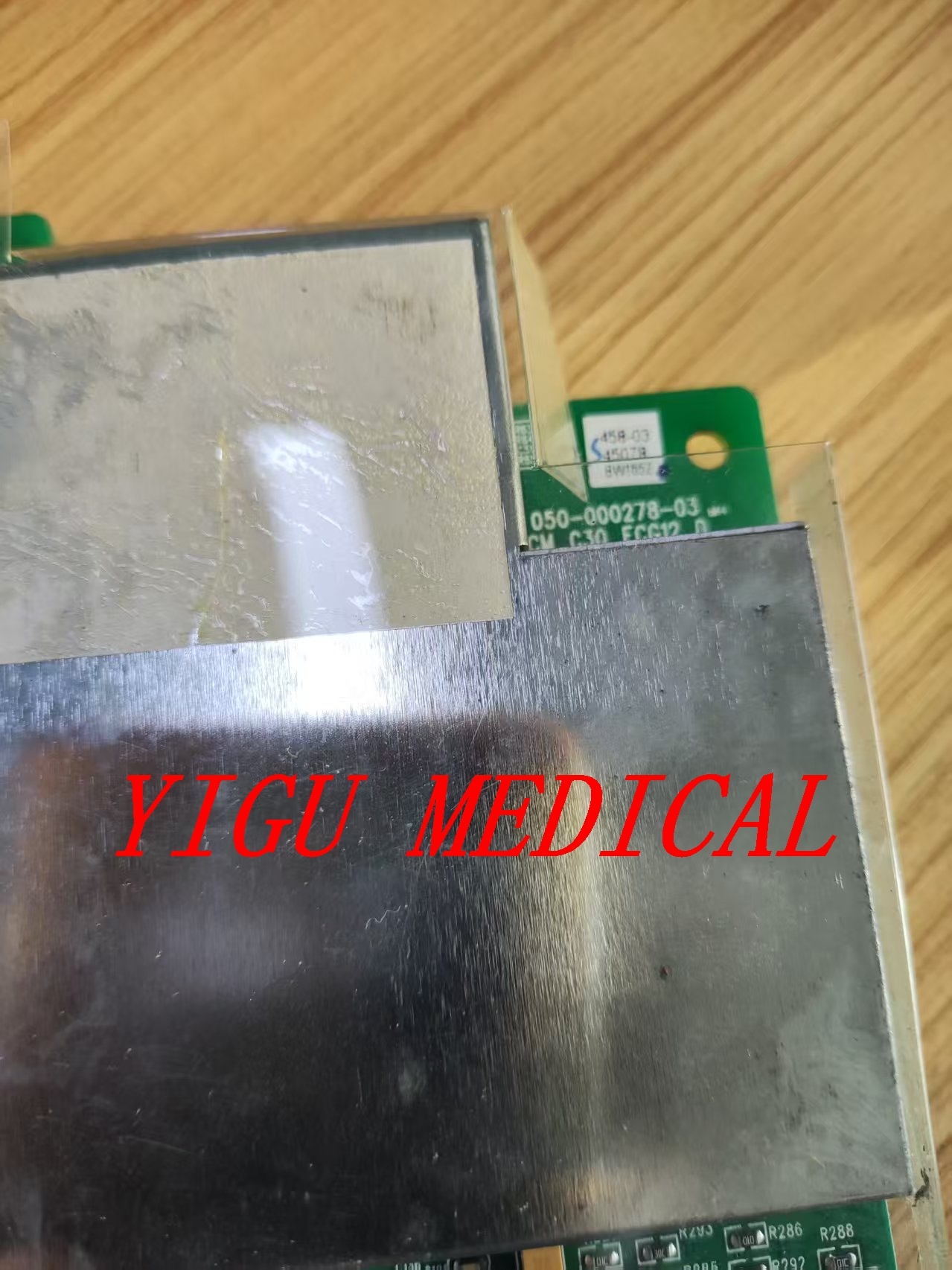

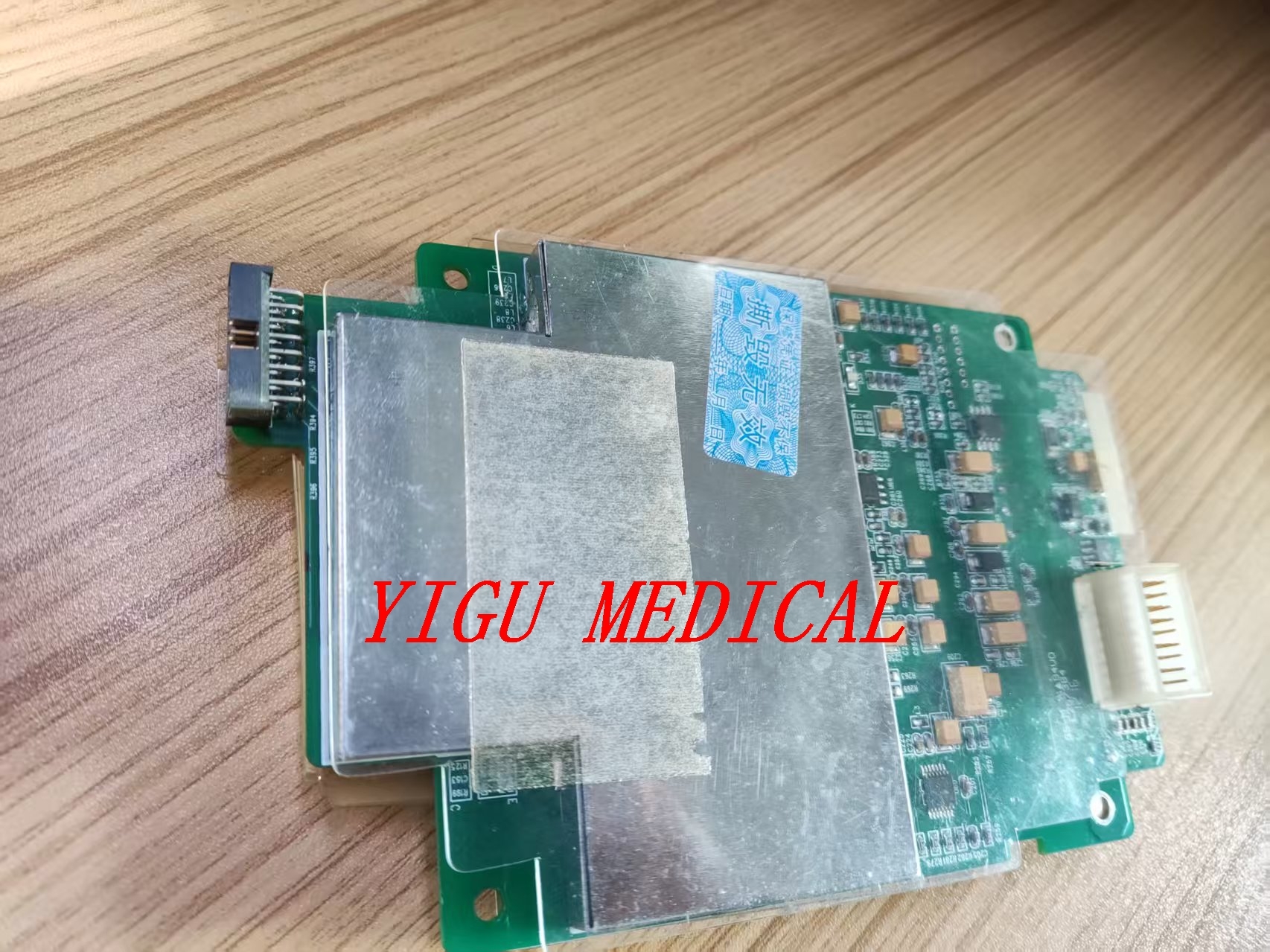

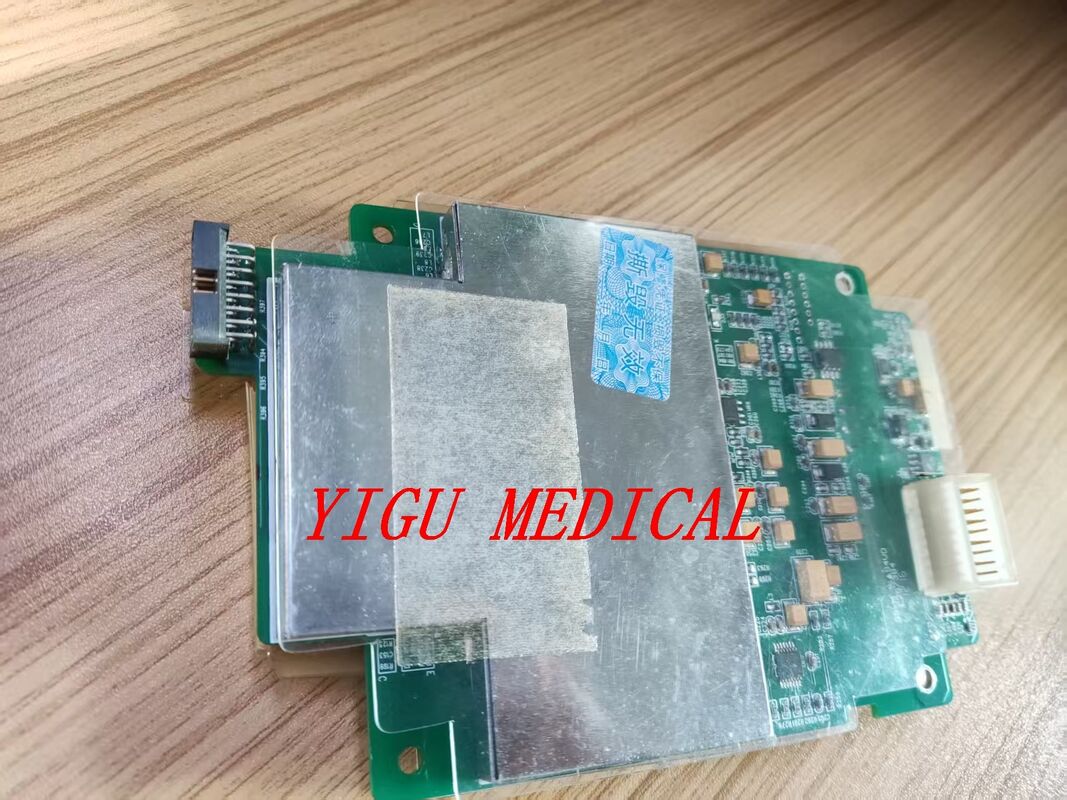

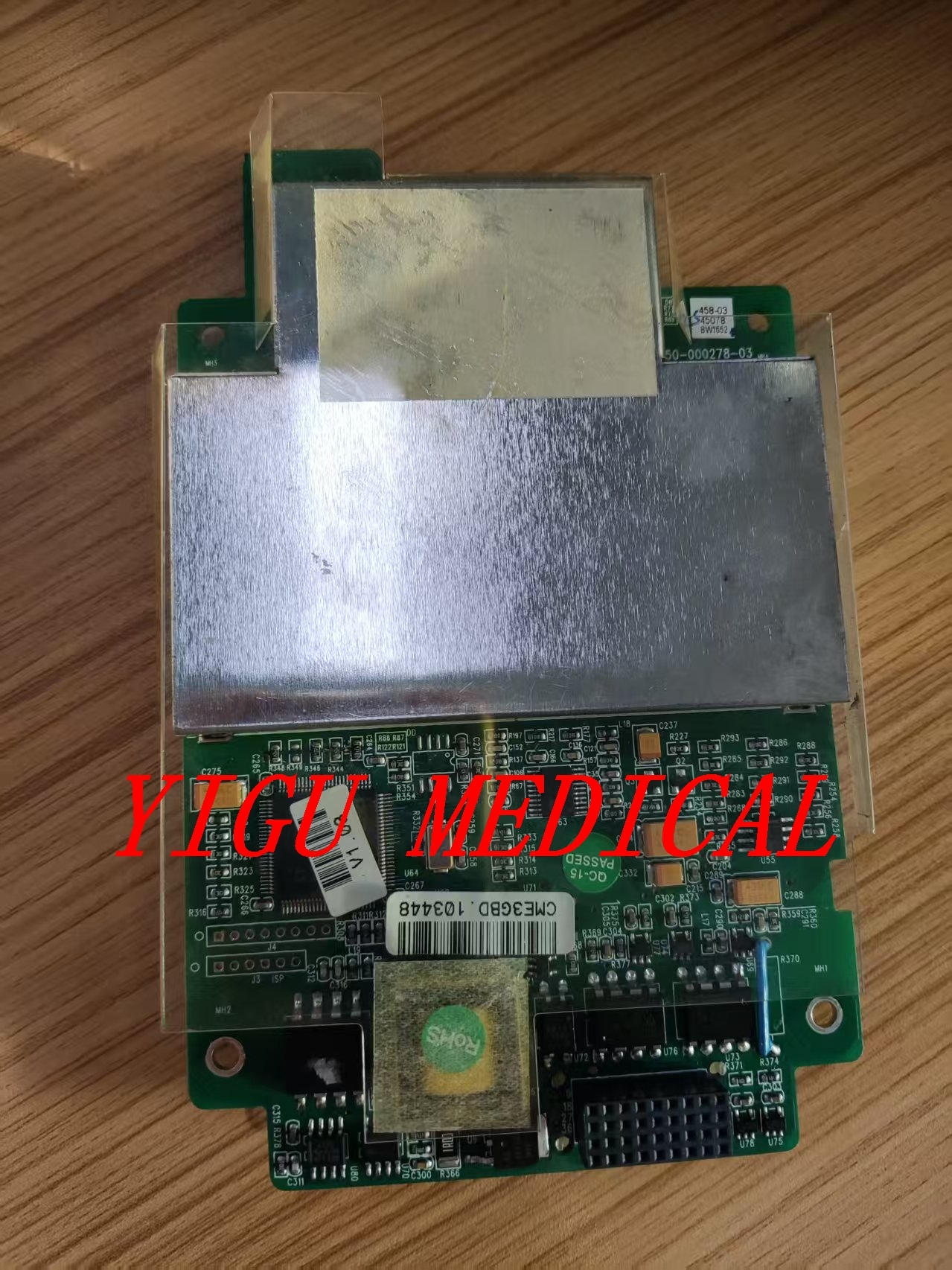

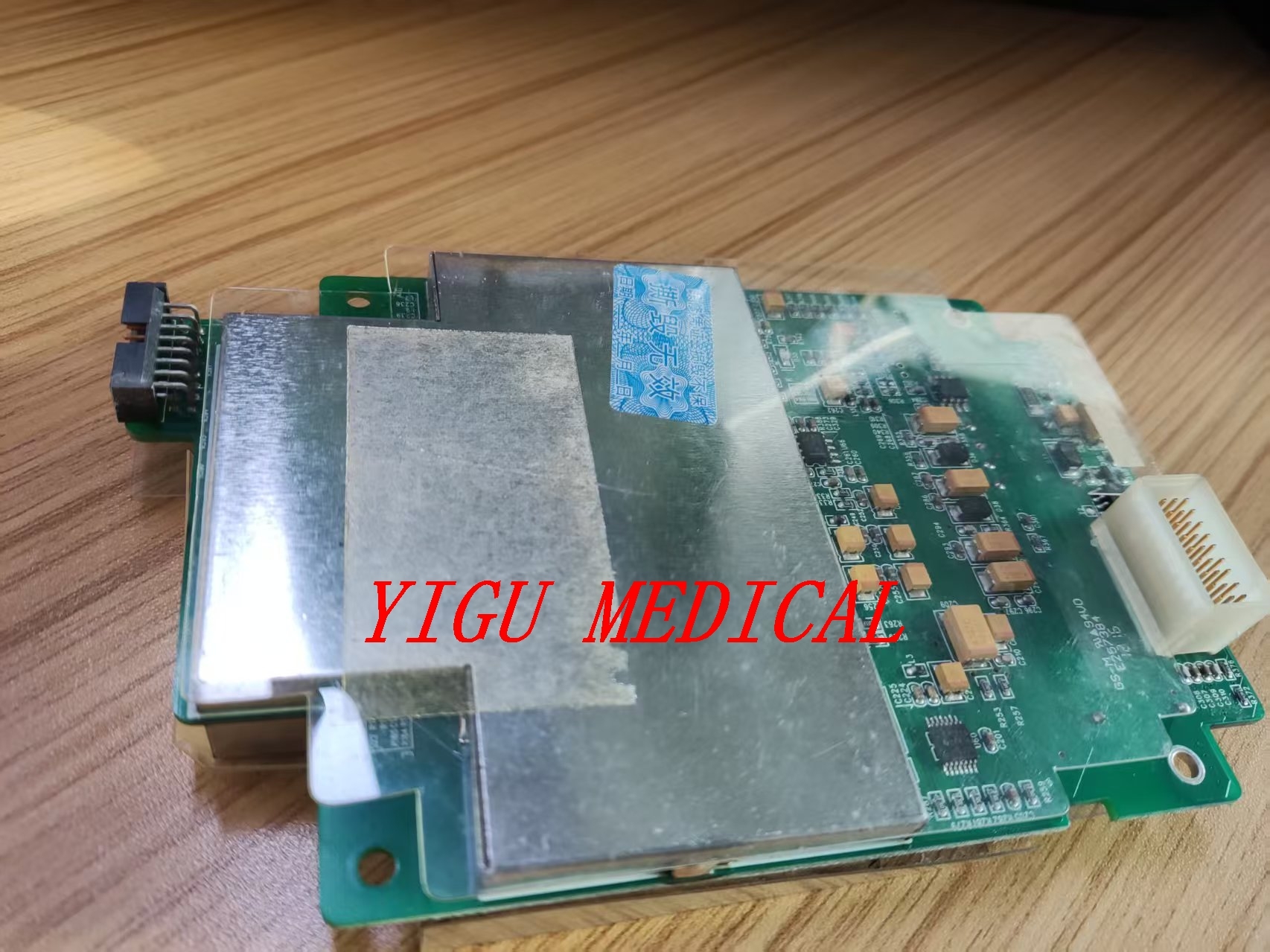

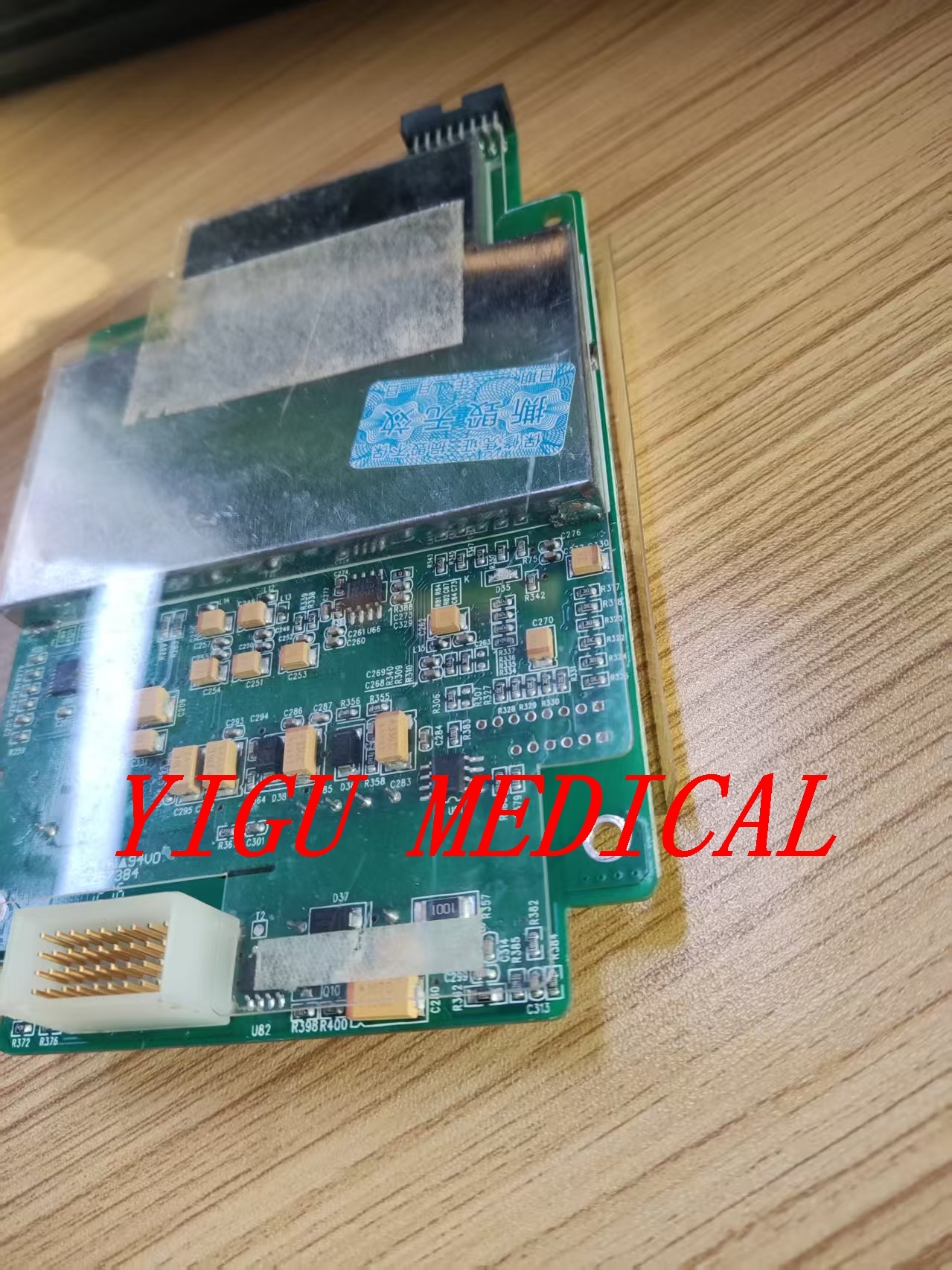

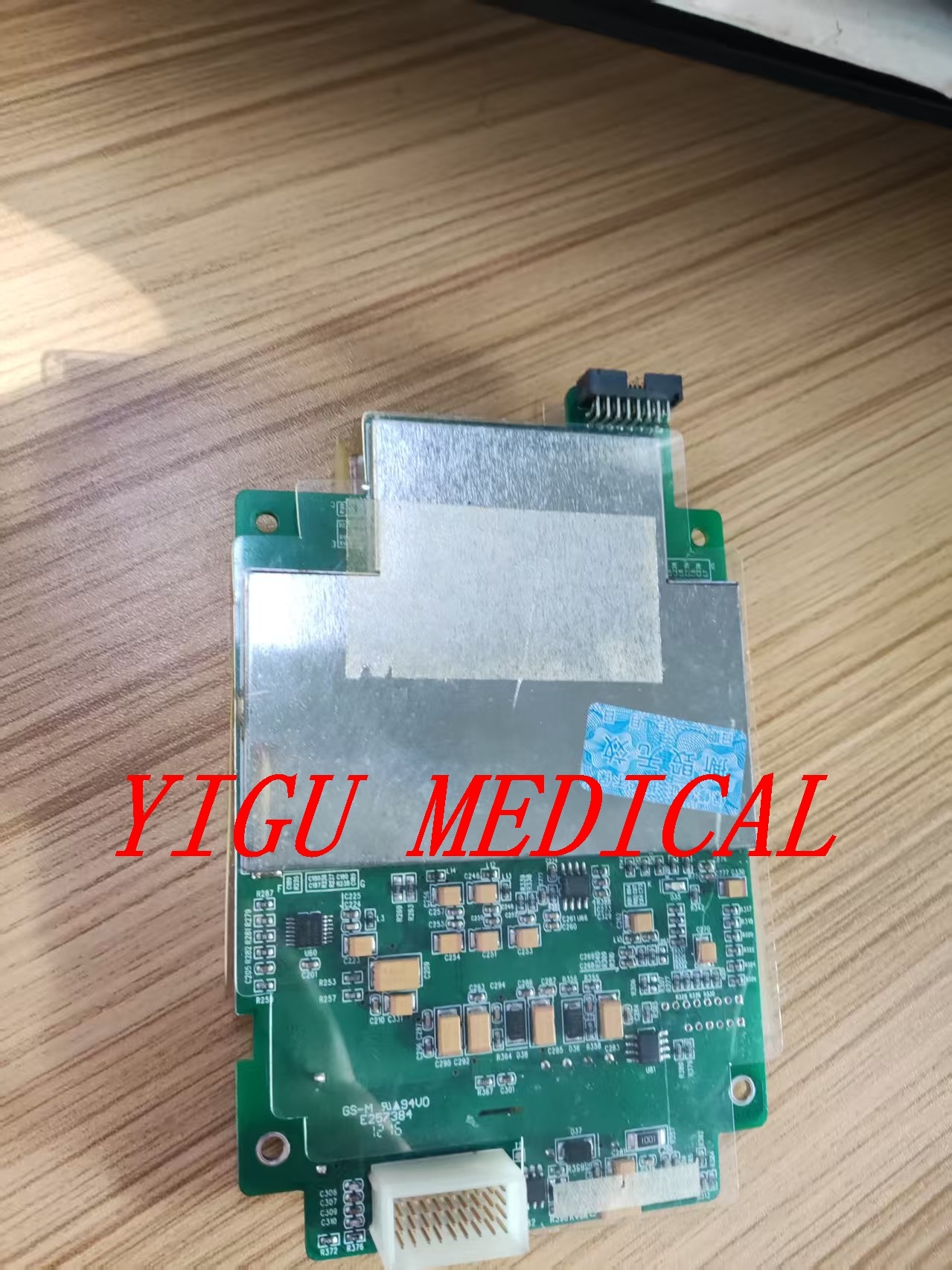

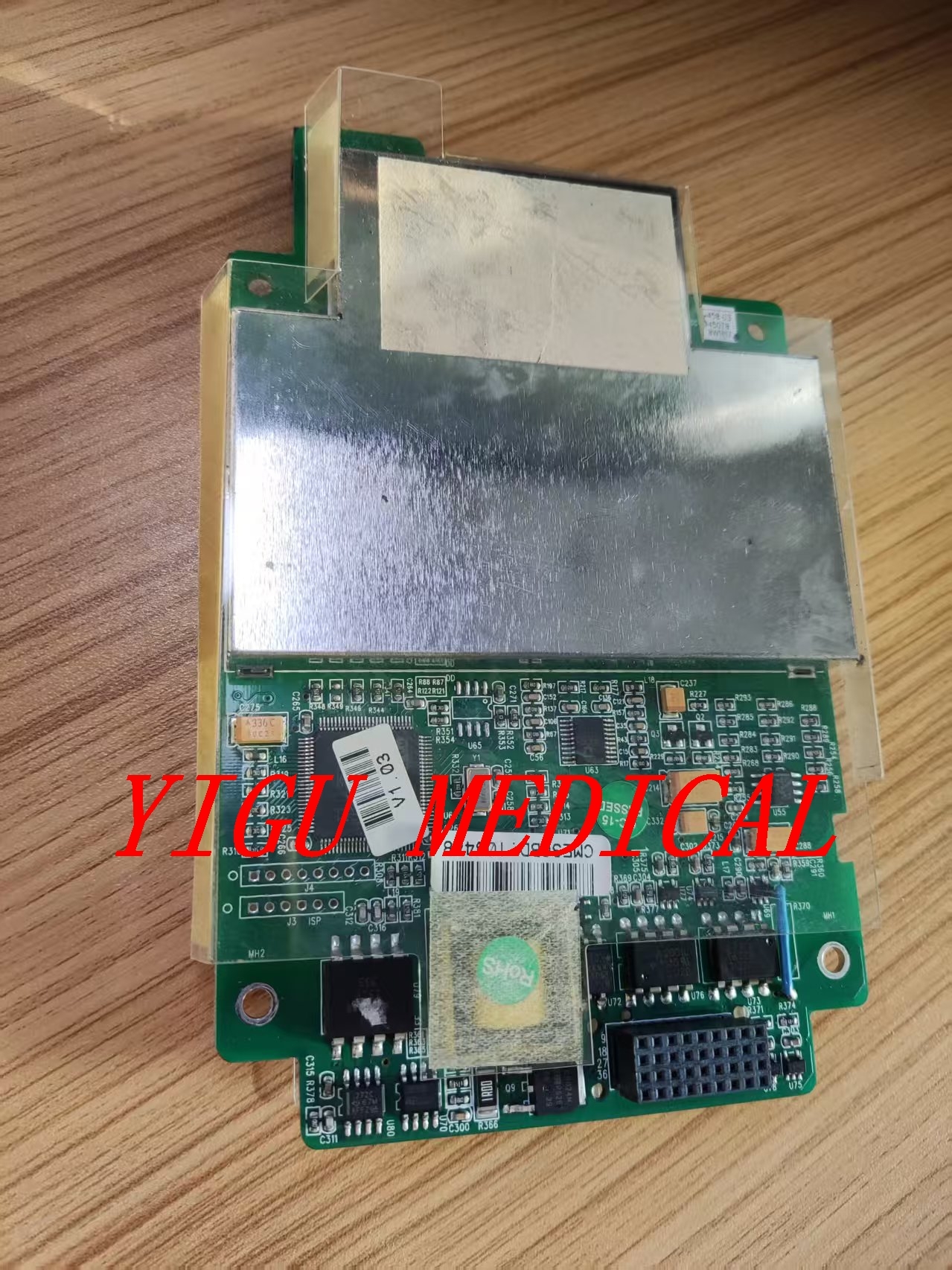

Comen C30 monitor do paciente Mainboard PN E257384 em boas condições

Aqui está uma introdução abrangente para a placa-mãe do monitor do paciente C30 da Comen:
** Visão geral**
O Comen C30 é um monitor compacto de pacientes com vários parâmetros projetado para vários contextos clínicos. Its **mainboard** (often called the **motherboard** or **system board**) is the central printed circuit board (PCB) that integrates all electronic components and facilitates communication between different modules.
** Arquitetura da placa-mãe **

** Funções essenciais **
1. **Centro de Processamento Central:**
- Integra dados de módulos de parâmetros (ECG, SpO2, NIBP, Temp, Resp, IBP, etc.)
- Executa o sistema operacional e o software de monitorização
- Gerencia alarmes, cálculos e armazenamento de dados

2. ** Distribuição e gestão de energia:**
- Converte a potência de entrada (AC/DC/bateria) em voltagens necessárias
- Gerencia o carregamento da bateria e a comutação de energia
- Fornece energia limpa e regulada para circuitos analógicos sensíveis

3. ** Roteamento e processamento de sinal:**
- Conversão analógica em digital de sinais fisiológicos
- Processamento de sinal digital (DSP) para análise de forma de onda
- Filtragem de ruído e redução de artefactos

**Componentes de hardware**

** ICs-chave (circuitos integrados) a bordo**
- ** Processador principal:** Normalmente uma série ARM Cortex-A ou um processador incorporado similar
- Memória:
- RAM DDR3 (geralmente 512MB-1GB)
- Armazenamento NAND Flash (4-8 GB) para sistema operacional e dados
- Possivelmente um slot de cartão SD para expansão.
- **FPGA/CPLD:** Para controlo lógico e de tempo personalizado
- ** IC de gestão de energia:** Conversores múltiplos CC-DC e reguladores LDO
- ** Controladores de comunicação:** Controladores CAN, USB, Ethernet, UART

** Secções críticas do Conselho**
1. **CPU/Área de Processamento:** Processador central com RAM e memória flash
2. **Front-End analógico (AFE):** Circuitos de amplificação de ECG, condicionamento de sinal SpO2
3. **Seção de alimentação:** Reguladores de tensão, circuitos de gestão de baterias
4. **Seção de interface:** Conectores para exibição, módulos de parâmetros, portas externas
5. **Barreira de isolamento:** Optoacopladores/amplificadores de isolamento para a segurança do paciente

**Conectividade e Interfaces**
** Conectores externos **
- ** Portas de módulo:** Para conectar módulos de parâmetros (normalmente conectores proprietários)
- ** Interface de exibição:** Conector LVDS ou eDP para painel LCD
- ** Rede:** Porta Ethernet RJ45
- **USB:** Normalmente 2-4 portas USB 2.0/3.0
- ** Portas de série:** RS-232 para dispositivos externos (impressoras, ventiladores)
- **Audio:** Saída de alto-falante para alarmes
- ** Leitor de cartões:** Para cartões SD/memória
**Cabeçalhos internos**
- **Interface botão/LED:** Controles e indicadores do painel frontal
- ** Conector da bateria:** para a bateria interna
- * Conector do ventilador: * Para ventilador de arrefecimento
- ** Conector de alto-falante:** Alto-falante de alarme interno
- ** Portos JTAG/DEBUG:** Para programação/teste de fábrica
**Integração do sistema**
** Interface do módulo de parâmetros**
O C30 utiliza tipicamente um projeto modular em que:
- A placa-mãe fornece a funcionalidade de backplane
- Cada parâmetro (ECG, SpO2, etc.) tem um quadro dedicado
- Comunicação através de **bus CAN** ou protocolo serial proprietário
** Arquitetura de software **
- **Sistema Operativo:** Embedded Linux ou VxWorks
- ** Capa de aplicação:** Software de monitorização proprietário Comen
- ** Processo de inicialização:** U-Boot → Kernel Linux → Aplicação

**Especificações técnicas**

** Características elétricas**
- **Tensão de entrada:** 12-24V DC (normalmente 19V a partir do adaptador de alimentação)
- ** Voltagem da bateria:** Normalmente 10,8-14,4 V (3 células ou 4 células de iões de lítio)
- **Isolamento:** Os circuitos ligados ao paciente têm isolamento 4000V+
- **Consumo de energia:** 15-40 W, dependendo dos módulos ativos

**Especificações de desempenho**
- ** Amostragem ECG:** Até 1000 Hz por canal
- ** Taxa de atualização do SpO2:** Normalmente 1-2 leituras por segundo
- **Tempo de medição NIBP:** 30-60 segundos típicos
- ** Armazenamento de dados:** 72+ horas de dados de tendência

**Problemas comuns e solução de problemas**
# **Pontos de Falha Frequentes**
1. ** Seção de energia:**
- Conversores DC-DC falhados.
- Seguranças ou diodos de protecção explodidos
- Falhas no circuito de carga da bateria

2. **Problemas de memória/armazenamento:**
- Memória flash corrompida.
- Chips de RAM falhados.
- Danos no slot do cartão SD.

3. **Problemas de interface:**
- Conectores danificados devido à troca frequente de módulos
- Falhas de comunicação CAN bus
- Problemas de interface de exibição

**Sintomas de falha da placa-mãe**
- ** Sem energia / sem arranque: ** Mesmo com uma boa fonte de energia
- **Congelamento/Crash intermitente:** Especialmente durante as medições
- ** Problemas de reconhecimento de módulos:** Módulos não detectados ou desconectados
- ** Display Artifacts:** Formas de onda ou gráficos distorcidos
- ** Bateria não carregando:** Apesar de boa bateria e alimentação

** Manutenção e Serviço **

** Manutenção preventiva **
- ** Limpeza regular:** Eliminação de poeira (recomenda- se ar comprimido)
- **Inspecção dos conectores:** Verificação da presença de pinos dobrados ou corrosão
- ** Atualizações de firmware:** Aplicar as atualizações do fabricante com cuidado
- ** Refrigeração:** Assegurar a ventilação e o funcionamento do ventilador
