GE CARESCAPE B650 Monitor do paciente AC Fornecimento de energia PN MINT1180A1575K02 Com 90 dias de garantia

O monitor do paciente GE CARESCAPE B650 possui um sofisticado subsistema de gerenciamento de energia projetado para máxima confiabilidade e segurança do paciente.O sistema compreende uma unidade interna de alimentação AC/DC, uma placa DC/DC para distribuição de energia e uma bateria de reserva opcional.

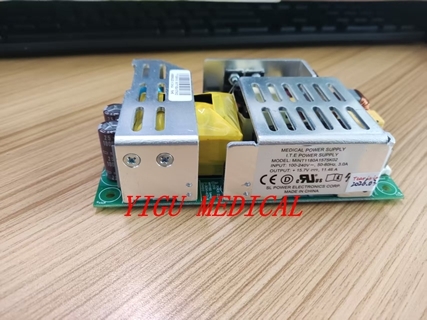

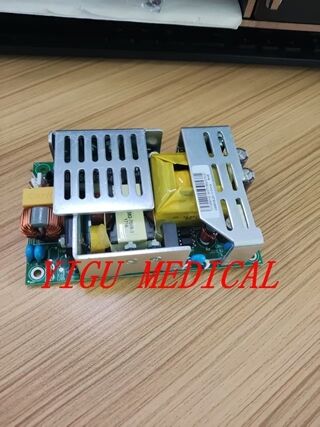

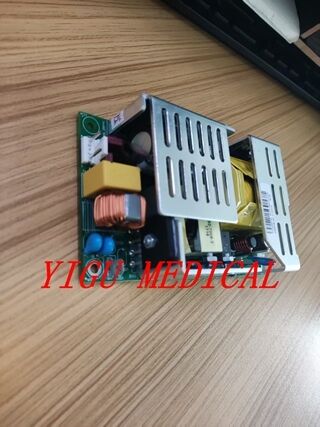

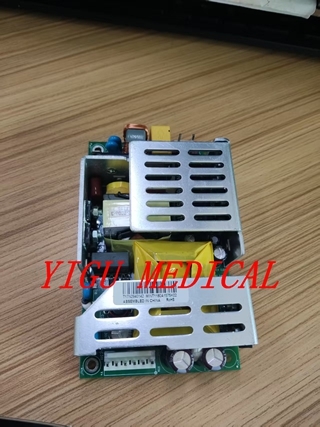

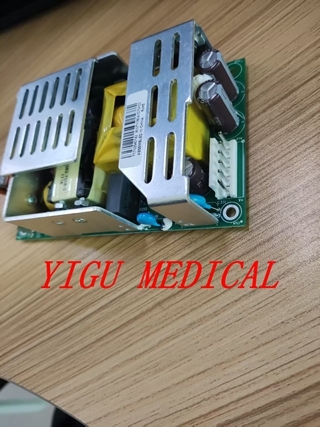

O componente central do sistema de alimentação por corrente alternada é uma fonte de alimentação interna de nível médico com as seguintes especificações:

Para monitoramento ininterrupto durante o transporte do paciente ou interrupções de energia, o B650 suporta uma bateria de íons de lítio recarregável opcional:

• Voltagem:11Bateria de iões de lítio de 0,1 V
• Capacidade:6.21 Ah capacidade típica
• Tempo de execução:Aproximadamente 1-2 horas quando totalmente carregado (varia de acordo com a configuração)
• Tempo de carga:2 a 3 horas para atingir a carga total

A placa DC/DC gerencia a energia da fonte de alimentação AC/DC e da bateria, fornecendo várias funções críticas:

• Conversão de tensão:Converte a potência de entrada em voltagens necessárias (+ 3,3V para placa de CPU, + 5V para placas de interface, + 12V para iluminação de fundo de exibição e gravador opcional)
• Gerenciamento do caminho de alimentação:Seleciona de forma inteligente entre a energia AC e a bateria para uma comutação perfeita durante a perda de energia
• Gestão da bateria:Gerencia todo o carregamento e comunicação da bateria através de um controlador de gerenciamento de energia (PMC) para otimizar o carregamento e monitorar o estado da bateria

Todo o sistema de energia é concebido para uma elevada eficiência e utiliza arrefecimento por convecção.com o dissipador de calor da unidade de alimentação montado na caixa traseira de alumínio para dissipação de calor eficaz sem necessidade de ventilador.
